Trunk fibre optique : liaisons backbone préconnectorisées

Un trunk fibre optique est un câble comportant plusieurs brins de fibre (de 4 à 48 selon les références) dont les deux extrémités sont équipées de connecteurs installés et testés en usine. Cette préconnectorisation élimine les opérations de soudure ou de raccordement sur site, réduit le temps de mise en œuvre et garantit des performances optiques vérifiées avant livraison.

Les trunks s'utilisent principalement pour les liaisons backbone entre armoires de brassage, entre étages ou entre bâtiments, ainsi que dans les datacenters pour les connexions inter-baies à haute densité.

Les types de trunks disponibles

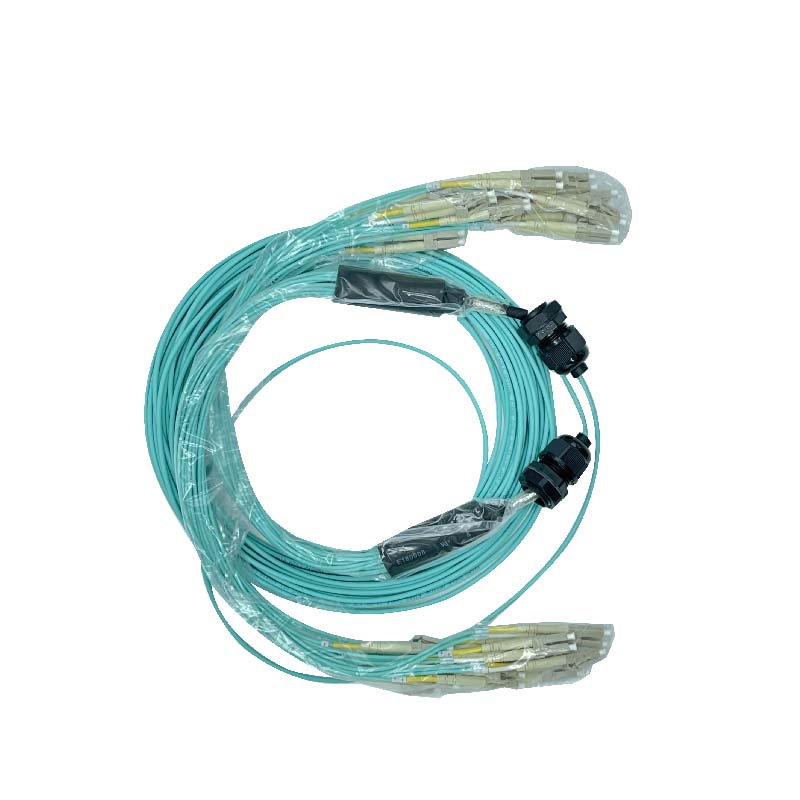

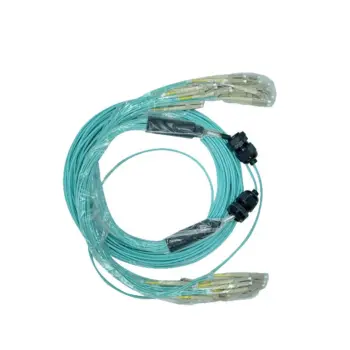

• Trunk OM3 LC/LC : câble multimode 50/125 µm aqua, connecteurs LC duplex des deux côtés, pour les liaisons 10/40/100 Gbit/s sur courte et moyenne distance
• Trunk OM4 LC/LC : multimode 50/125 µm à plus haute bande passante, pour les liens 40/100 Gbit/s avec des distances étendues par rapport à l'OM3
• Trunk OM4 MTP/MTP : câble multimode avec connecteurs MTP 12 fibres, pour les architectures parallèles 40G (4×10G) ou 100G (10×10G) en datacenter
• Trunk OS2 LC/LC : câble monomode 9/125 µm, pour les liaisons longue distance entre bâtiments ou entre sites
• Trunk intérieur/extérieur : câbles avec gaine adaptée aux passages entre l'intérieur et l'extérieur des bâtiments, avec ou sans armature acier selon les contraintes mécaniques
• Gaine LSZH : câbles à gaine sans halogène, requis dans les zones à passage de public ou les espaces confinés

Comment choisir un trunk fibre optique ?

Les paramètres à définir avant la sélection :

• Type de fibre : OM3 ou OM4 pour le multimode (liaisons intra-bâtiment jusqu'à quelques centaines de mètres), OS2 pour le monomode (longues distances entre bâtiments ou campus)
• Nombre de brins : dépend du nombre de liens à déployer et de la réserve souhaitée ; les configurations courantes vont de 6 à 48 brins
• Type de connecteur : LC duplex pour les équipements standards ; MTP/MPO pour les architectures haute densité ou les débits parallèles (40G, 100G)
• Longueur : mesurer le chemin de câblage réel (avec les déroulements nécessaires en baie) ; les trunks sont disponibles en longueurs fixes de quelques mètres à 250 m selon les références
• Gaine : LSZH pour les bâtiments tertiaires et les espaces publics ; PE pour les passages extérieurs ; armée acier pour les installations soumises à des contraintes mécaniques
• Presses-étoupes : certains trunks sont livrés avec presses-étoupes pour assurer l'étanchéité en entrée de baie ou de coffret

Questions fréquentes

Peut-on couper un trunk fibre optique pour l'adapter à une longueur différente ?

Non, un trunk préconnectorisé ne se coupe pas — les connecteurs sont installés en usine avec des tests de réflectométrie. Si la longueur ne correspond pas, il faut commander un trunk à la longueur souhaitée ou utiliser une épissure de raccordement.

Quelle différence entre un trunk LC/LC et un trunk MTP/MPO ?

Un trunk LC/LC transporte chaque lien sur deux fibres (émission/réception) via des connecteurs LC duplex standards. Un trunk MTP/MPO regroupe 12 ou 24 fibres dans un seul connecteur multi-fibres, ce qui réduit l'encombrement en baie et convient aux architectures 40G/100G parallèles.

OM3 ou OM4 : lequel choisir ?

OM4 offre une bande passante modale plus élevée que l'OM3, ce qui allonge les distances supportées à un débit donné. Pour des liaisons 10G jusqu'à 100 m ou des contraintes budgétaires, l'OM3 reste adapté. Pour du 40G ou 100G ou des distances plus longues, l'OM4 est à privilégier.

Une chaussette de tirage est-elle nécessaire pour poser un trunk ?

Pour les trunks passant dans des chemins de câbles ou des fourreaux, une chaussette de tirage protège les connecteurs pendant le passage et évite les contraintes mécaniques sur les fibres. Elle est particulièrement recommandée pour les trunks longs ou en passage sous sol.
